Specifikace

MAINLINEMAINLINE_Power_%26_Data.htmlMAINLINE_Power_%26_Data.htmlshapeimage_4_link_0



Všeobecně o produktu

Mainline je flexibilní zásuvkový systém vyráběný Velkou Británií, ale samotný patent pochází z Austrálie. Tento zásuvkový systém charakterizuje jeho technické provedení. Elektrický proud je vyveden ze stěny, následně tyto vodiče jsou připojeny do svorkovnice s nožovým konektorem. Ten se následně vnoří do měděných sběrnic, které probíhají v celé délce vedení.


Měděné sběrnice jsou ekvivalentem 4mm vodiče.

Zatížitelnost systému je díky zemi původu standardně

vyšší než je povolená zatížitelnost dle českých norem.

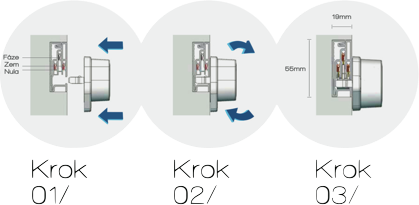

Zásuvky se vsunují do drážky v liště plastovým

portálem, který je na zadní straně zásuvky.

Po zasunutí portálu do drážky otočíme tělem

zásuvky po směru hodinových ručiček o 90 stupňů.

Cvaknutí aretace vám signalizuje konečnou polohu.

Tímto otočením dochází k vysunutí nožového

konektoru z plastového portálu, který nejen

upevní zásuvku na liště a zároveň nožové kontakty

vniknou do měděných sběrnic. Robusní kontakt

svou velkou plochou zamezuje přechodovému

napětí a vyhřívání kontaktu.


Zásuvky lze díky technickému provedení připojovat, odpojovat

nebo posunovat po liště bez nutnosti vypojení zásuvkového okruhu.



Atesty vyhovující národnímu standardu

(Francie a Česká republika)


Jednofázová instalační lišta:

32A, 250V AC

BS EN 61534-1 I.S. EN 61534-1
BS EN 61534-21 I.S. EN 61534-21
BS EN 60999-1 I.S. EN 60999-1

MLP4 zásuvka Francie a ČR:

16A, 250V AC

TECHNICKÉ PARAMETRY

Jednofázová nástěnná/povrchová rozvodná lišta.
Jmenovité napětí: až 250V AC
Jmenovitý proud: až 32A AC
Vhodné pro montáž: interiéry a vnitřní prostory

Stupeň krytí: IP2xD

Izolační odolnost: 3 kV AC / 1 min

Hořlavost: samozhášivý UL 94 – 5VA

Materiál lišty: nárazuvzdorné PVC

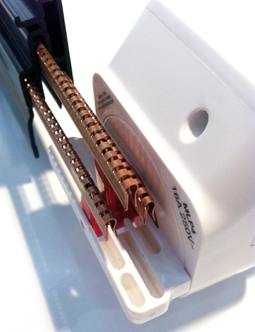

Kontakty adaptéru jsou zapojovány do lisované měděné

kolejnice zapuštěné v termoplastickém pouzdru.

Zásuvky mohou být bezpečně připojeny a odpojeny,

i když je lišta pod napětím. Není vyžadováno odpojení jističe.


Zásuvka Francie a ČR:

Jmenovité napětí: až 250V AC

Jmenovitý proud: až 16A AC


Zásuvkový systém Mainline lze montovat

přímo na hořlavé materiály.

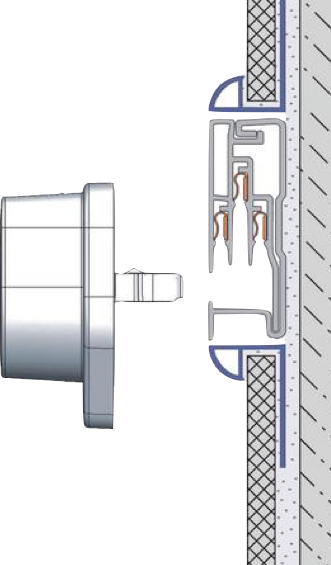

Při variantě montáže, kdy jste se rozhodli vedení zapustit do stěny, prosím mějte na paměti, že pouzdro, které slouží
k zapuštění, musí být “ponořeno” do hloubky 21 mm.

Rádi s vámi budeme konzultovat váš instalační záměr
a případně zjistíme zkušenosti z centrály Mainline.
